ER図とは？ データベースのリレーションシップを理解する

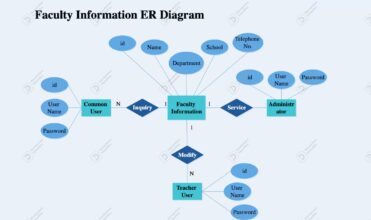

ER図 (エンティティ関連図) は、データベース内で情報がどのように整理されているかを視覚的に示す方法です。主要なエンティティ、それらについて保存される情報、エンティティ間のリレーションシップを、データベースのコードを読み解かなくても確認できます。 大学のデータベースはシンプルな例です。学生、コース、講師、学部などが含まれるかもしれません。ER図を使えば、データベースを構築する前に、それらの要素がどのように組み合わさるかを示すことができます。 ERモデリングは、1970年代のピーター・チェンの研究にまでさかのぼります。基本的な考え方が特定のデータベース プラットフォームに依存しないため、現在でも有用です。同じモデルを、異なるデータベース テクノロジの出発点として使用できます。 Wondershare EdrawMax は、PowerPoint でエンティティのボックスやリレーションシップの線を手作業で描くよりも、多くの人がよく利用するツールの1つです。ER図固有の記法とテンプレートが最初から組み込まれているため、何が何に接続するかを考える作業が書式設定で妨げられることはありません。 ER図の主な構成要素 ほとんどのER図は、エンティティ、属性、リレーションシップという3つの基本的な考え方を中心に構成されています。 エンティティは、顧客、製品、従業員、コース、注文、患者など、データベースが情報を保持する対象を表します。 属性はエンティティを説明します。たとえば、顧客には顧客 ID、名前、メール アドレス、電話番号などがあります。 リレーションシップは、エンティティがどのように接続されているかを示します。大学のデータベースでは、学生はコースに登録でき、講師はコースを教えることができます。 カーディナリティを理解する カーディナリティは、リレーションシップを通じて何件のレコードが関連付けられるかを表します。一般的な種類は、1対1、1対多、多対多です。 たとえば、1人の学生は複数のコースを受講でき、1つのコースには複数の学生がいます。したがって、学生とコースのリレーションシップは多対多になります。 ER図の一般的な種類 ERモデルは、詳細度の異なるレベルで作成できます。概念モデルは、主要なエンティティとリレーションシップの全体像を示します。論理モデルは、属性やキーなどの詳細を追加しますが、特定のデータベース実装には依存しません。 物理ERモデルは、実際に構築されるデータベースとより密接に結び付いています。データ型、制約、インデックスなどの詳細を含めることができます。 データベース設計においてER図が重要な理由…
