Quantum Control Stack が実際に行うこと

量子プログラムは量子ビットと直接やり取りすることはありません。量子ビットは物理的なアナログ ハードウェア上に存在するため、あらゆる量子コンピューティング システムは「制御スタック」と呼ばれる不可欠な中間層に依存しています。この重要な橋渡し役は、高水準のデジタル命令を正確に整形された物理信号へ変換し、プロセッサの微弱な量子応答を解釈します。

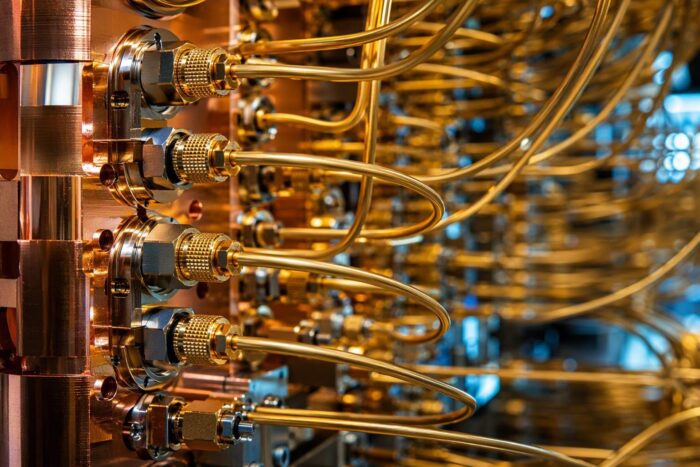

要するに、制御スタックは抽象的なコードを、量子ビットの状態を操作するタイミング制御されたパルスへ変換し、その後に物理測定を古典データへ変換し直します。また、複数チャネルのタイミングを調整し、低レイテンシのフィードバックをサポートすることで、実験途中の結果が後続の操作を制御できるようにします。ソフトウェア アルゴリズムと物理的な量子ビット操作を橋渡しするには、高度なハードウェアとシステム エンジニアリングが必要です。これは、量子プロセッサを取り囲む制御エレクトロニクスと信号線を設計する際に、あらゆる専門的な量子コンピューティング企業が直面する中心的な課題です。

      +——————————————————-+

       |                  量子ソフトウェア                     |

       |  （アルゴリズム、高水準操作、ユーザー コード）       |

       +—————————+—————————+

                                   |

                                   v

       +——————————————————-+

       |               スケジューラ & シーケンサー                   |

       |  （命令順序付け、正確なハードウェア タイミング）     |

       +—————————+—————————+

                                   |

                                   v

       +——————————————————-+

       |               信号生成 & 読み出し             |

       |  （パルス整形、RF/マイクロ波/レーザー変換、ADC）  |

       +—————————+—————————+

                                   |

                                   v

       +——————————————————-+

       |                  量子ビット プロセッサ                      |

       |  （超伝導ループ、スピン量子ビット、イオントラップ）   |

       +——————————————————-+

信号生成と読み出しが実行を駆動する仕組み

制御スタックは、すべてのアクティブなチャネルにわたり、パルス生成と信号読み出しを連続的かつ組織化されたサイクルで実行します。

• パルス生成: 量子ビットの量子状態を操作するには、周波数、振幅、位相、形状、持続時間でパラメータ化された物理信号が必要です。超伝導量子ビットは注意深く変調されたマイクロ波パルスに依存し、半導体スピン量子ビットは多くの場合、マイクロ波パルスと高速電圧調整の組み合わせを必要とし、光アドレス方式のアーキテクチャは精密なレーザー制御に依存します。

• 信号読み出し: 読み出し電子回路は、量子デバイスから戻ってくる微弱なアナログ信号を取得、増幅、フィルタリングします。高速アナログ-デジタル変換器 (ADC) がこれらの信号をサンプリングし、デジタル処理ロジックが指定された測定ウィンドウにわたってデータを積分し、最終結果を古典的な2値の0または1として分類できるようにします。


読み出し信号は本質的に環境ノイズ、熱揺らぎ、計測機器のドリフトの影響を受けやすいため、正確な状態分類が容易であることはほとんどありません。さらに、測定によって量子ビットは確定した状態へ射影されるため、その背後にある完全な量子波動関数が明らかになるのではなく、2値の古典データが得られます。

リアルタイム同期と低遅延フィードバック

精密なタイミングと位相の整合が、最終的に量子プログラムの成否を左右します。集中型クロック基準により、すべての制御チャネルと読み出しチャネルが緊密に同期され、信号到着時刻の微小な変動であるタイミングジッタがゲート忠実度全体を低下させるのを防ぎます。決定的な実行が必須であり、ハードウェア動作は、予測不能な遅延をもたらす標準のオペレーティング システムに依存せず、厳密なマイクロ秒またはナノ秒単位のスケジュールに従う必要があります。

+——————+     パルス      +—————–+

|  制御ロジック   | ————-> | 量子システム  |

+——————+                +—————–+

         ^                                   |

         |         フィードバック読み出し          |

         +———————————–+

高速で決定的なフィードバックにより、アクティブ状態リセットやリアルタイム誤り訂正などの手法が可能になります。制御ハードウェアが回路途中の測定中に予期しない状態を検出すると、ローカル判定ロジックが量子ビットの短いコヒーレンスウィンドウ内に修正パルスを発行できます。標準的なホスト コンピューターが実験全体のオーケストレーションとバッチデータ収集を管理する一方で、処理遅延が許容されない超低遅延ループは専用のリアルタイム制御ハードウェアが処理します。

量子ビット数に合わせた制御システムのスケーリング

量子プロセッサのスケーリングには、チップ上に物理量子ビットを追加で製造するだけでは済まない、はるかに多くの要素が伴います。量子ビット数が増えるにつれ、制御の複雑さはいくつかの側面で非線形に増大します。

1. クロストークと動的キャリブレーション: 複数の隣接チャネルを動作させると信号の漏れ込みが発生します。孤立した量子ビット向けにキャリブレーションされた制御パルスは、隣接チャネルが同時に動作する場合、動的な調整が必要になることがよくあります。

2. 熱的・電気的負荷: 物理的な制御ラインが増えると配線密度が高まり、物理的な体積と極低温冷却ユニットへの不要な熱漏れが増加します。

3. リアルタイムデータのオーバーヘッド: 連続的な量子誤り訂正サイクルを実行すると、システムが毎秒処理しなければならない測定データとフィードバック判断の量が大幅に増加します。


したがって、公表されている量子ビット数は、システム全体の能力を完全に示すものではありません。総合的な性能は、量子ビットそのものだけでなく、高密度な運用負荷の下でタイミングを調整し、正確なキャリブレーションを維持し、低遅延フィードバックを実行する制御スタックの能力にも同じくらい依存します。

主要な技術的課題

• 制御スタックは量子誤り訂正を処理しますか？ 制御スタックは、エラー緩和に必要な高速測定およびフィードバックループを提供しますが、フォールトトレランスはハードウェアのレイテンシ、誤り訂正符号、そして基礎となる量子ビットの品質に依存します。マイクロ波ドライブが量子回路とどのように相互作用するかについて、より深い理論的基盤を得るには、回路量子電気力学の概念とアーキテクチャに関する基礎研究を参照してください。

• 最適化された制御エレクトロニクスはゲート忠実度を向上できますか？ 高精度なエレクトロニクスは位相雑音、振幅ドリフト、タイミングジッタを低減し、ゲート忠実度を直接高めます。ただし、詳細な概要である超伝導量子ビットのための量子エンジニア向けガイドで説明されているように、制御の改善は材料欠陥や本質的なデコヒーレンスといった物理的な基本制約を克服することはできません。

• 制御ハードウェアは量子ビットアーキテクチャ間で相互互換性がありますか？ 高水準のスケジューリングやシーケンシングの原則は転用可能ですが、物理的なハードウェアインターフェースは根本的に異なります。超伝導回路向けに設計されたマイクロ波制御チェーンは、イオントラップシステムで使用される光学系や、半導体スピン量子ビットに必要な高精度電圧源を直接駆動することはできません。
