Wat is een ER-diagram? Databaserelaties begrijpen

Een entiteit-relatiediagram (ER-diagram) is een visuele manier om te laten zien hoe informatie in een database is georganiseerd. Het stelt mensen in staat de belangrijkste entiteiten, de informatie die erover wordt opgeslagen en de relaties ertussen te zien zonder zich door databasecode te hoeven worstelen.

Een universitaire database is een eenvoudig voorbeeld. Die kan studenten, cursussen, docenten en afdelingen bevatten. Een ER-diagram kan laten zien hoe die onderdelen in elkaar passen voordat de database wordt gebouwd.

ER-modellering gaat terug op het werk van Peter Chen in de jaren zeventig. Het is waardevol gebleven omdat het basisidee niet aan één databaseplatform is gebonden. Hetzelfde model kan als uitgangspunt dienen voor verschillende databasetechnologieën.

Wondershare EdrawMax is een van de bekendere tools waarnaar mensen grijpen als ze entiteitsvakken en relatielijnen liever niet handmatig in PowerPoint tekenen. Het programma bevat ingebouwde ER-specifieke notatie en sjablonen, zodat het uitzoeken wat met wat verbonden is niet verloren gaat in de opmaak.

De belangrijkste onderdelen van een ER-diagram

De meeste ER-diagrammen draaien om drie basisbegrippen: entiteiten, attributen en relaties.

Een entiteit vertegenwoordigt iets waarover de database informatie bijhoudt, zoals een klant, product, werknemer, cursus, bestelling of patiënt.

Een attribuut beschrijft een entiteit. Een klant kan bijvoorbeeld een klant-ID, naam, e-mailadres en telefoonnummer hebben.

Relaties laten zien hoe entiteiten met elkaar zijn verbonden. In een universitaire database kunnen studenten zich inschrijven voor cursussen en kunnen docenten cursussen geven.

Kardinaliteit begrijpen

Kardinaliteit beschrijft hoeveel records via een relatie met elkaar verbonden kunnen zijn. De gebruikelijke typen zijn één-op-één, één-op-veel en veel-op-veel.

Eén student kan bijvoorbeeld meerdere cursussen volgen, terwijl een cursus meerdere studenten kan hebben. Daardoor is de relatie tussen studenten en cursussen veel-op-veel.

Veelvoorkomende typen ER-diagrammen

ER-modellen kunnen op verschillende detailniveaus worden gemaakt. Een conceptueel model geeft een breed beeld van de belangrijkste entiteiten en relaties. Een logisch model voegt details toe zoals attributen en sleutels, maar blijft onafhankelijk van een specifieke database-implementatie.

Een fysiek ER-model is sterker gekoppeld aan de database die daadwerkelijk wordt gebouwd. Het kan details bevatten zoals gegevenstypen, constraints en indexering.

Waarom ER-diagrammen belangrijk zijn bij databaseontwerp

Databases kunnen moeilijk te begrijpen worden wanneer ze veel gekoppelde tabellen en records bevatten. Een ER-diagram geeft teams een visueel referentiepunt en kan onduidelijke vereisten gemakkelijker zichtbaar maken.

Het kan ontwikkelaars, analisten en andere belanghebbenden ook helpen om gegevensstructuren te bespreken zonder rechtstreeks met SQL of databaseschema’s te hoeven werken.

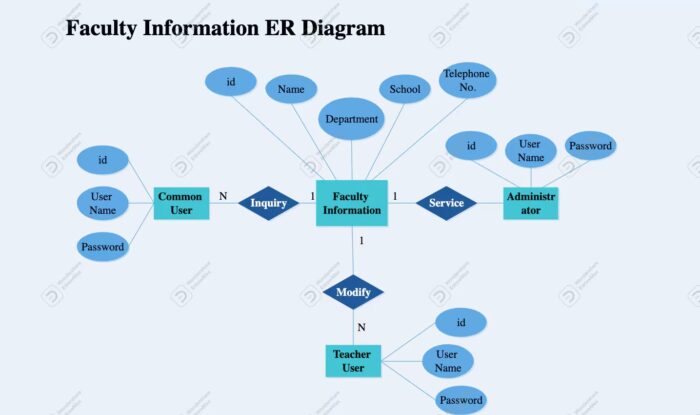

Voorbeelden van ER-diagrammen

Een universitaire database kan Student, Cursus, Docent en Afdeling bevatten. Studenten kunnen via inschrijvingsrelaties aan cursussen worden gekoppeld, terwijl docenten kunnen worden gekoppeld aan de cursussen die zij geven.

ER-diagrammen en databasemodelleringssoftware

ER-diagrammen hoeven niet handmatig te worden getekend. Diagram- en databasemodelleringssoftware kan het gemakkelijker maken om entiteiten, relaties en andere elementen te organiseren.

Wondershare EdrawMax bevat bijvoorbeeld ER-diagramsjablonen en databasesymbolen waarmee databasemodellen kunnen worden gemaakt en verfijnd. Het kan teams ook helpen een diagram te beoordelen of te delen.

De software is echter slechts een deel van het proces. Een goed databaseontwerp hangt nog steeds af van inzicht in de gegevens, de systeemvereisten en de relaties tussen entiteiten.

Veelgemaakte fouten bij het ontwerpen van ER-diagrammen

Een veelvoorkomend probleem is het combineren van concepten die afzonderlijk moeten worden weergegeven. Onduidelijke relaties kunnen vergelijkbare problemen veroorzaken als niet duidelijk is hoe twee entiteiten met elkaar zijn verbonden.

Veelgestelde vragen

Wat moet een ER-diagram bevatten?

Een ER-diagram bevat doorgaans entiteiten, attributen en relaties. De ER-diagramvoorbeelden van EdrawMax laten zien hoe deze elementen kunnen worden gerangschikt om verschillende databasestructuren weer te geven.

Wat is het verschil tussen een entiteit en een attribuut?

Een entiteit vertegenwoordigt iets dat in een database is opgeslagen, terwijl een attribuut informatie daarover beschrijft. EdrawMax gebruikt deze elementen in de voorbeelden om verschillende datastructuren te illustreren.

Wat betekent kardinaliteit in een ER-diagram?

Kardinaliteit beschrijft hoe entiteiten met elkaar zijn verbonden en hoeveel records aan elkaar kunnen worden gekoppeld. De voorbeelden van EdrawMax demonstreren verschillende relaties binnen databasemodellen.

Waarom zijn ER-diagrammen nuttig?

ER-diagrammen bieden een visuele manier om te begrijpen hoe gegevens zijn georganiseerd en met elkaar zijn verbonden. De voorbeelden van EdrawMax laten zien hoe deze aanpak kan worden toegepast op systemen zoals universiteiten en online winkelen.

Hoe kan een ER-diagram in de loop van de tijd veranderen?

Een ER-diagram kan worden bijgewerkt wanneer databasevereisten veranderen of nieuwe relaties worden toegevoegd. EdrawMax biedt voorbeelden voor verschillende systemen en databasestructuren.

Waarom ER-diagrammen belangrijk zijn

Een ER-diagram biedt een eenvoudige visuele manier om te begrijpen hoe gegevens zijn georganiseerd en hoe verschillende onderdelen van een database met elkaar zijn verbonden. Door entiteiten, attributen, relaties, sleutels en kardinaliteit te tonen, geeft het teams een gemeenschappelijk beeld van de structuur waarmee ze werken.

Of een project nu wordt gepland of richting implementatie gaat, een ER-diagram kan databaserelaties makkelijker bespreekbaar en controleerbaar maken. EdrawMax kan dat werk ondersteunen door een ruimte te bieden om ER-modellen te maken en te verfijnen.
