Hvad er et ER-diagram? Forståelse af databaserelationer

Et entitets-relationsdiagram (ER-diagram) er en visuel måde at vise, hvordan information er organiseret i en database. Det giver folk mulighed for at se de vigtigste entiteter, de oplysninger, der er gemt om dem, og relationerne mellem dem uden at skulle arbejde sig gennem databasekode.

En universitetsdatabase er et enkelt eksempel. Den kan indeholde studerende, kurser, undervisere og institutter. Et ER-diagram kan vise, hvordan disse dele passer sammen, før databasen bygges.

ER-modellering går tilbage til Peter Chens arbejde i 1970’erne. Det har bevaret sin anvendelighed, fordi grundidéen ikke er bundet til én databaseplatform. Den samme model kan bruges som udgangspunkt for forskellige databaseteknologier.

Wondershare EdrawMax er et af de mere almindelige værktøjer, folk griber efter, når de hellere ikke vil tegne entitetsbokse og relationslinjer i hånden i PowerPoint. Det leveres med ER-specifik notation og indbyggede skabeloner, så arbejdet med at finde ud af, hvad der forbindes med hvad, ikke drukner i formatering.

De vigtigste komponenter i et ER-diagram

De fleste ER-diagrammer kredser om tre grundlæggende begreber: entiteter, attributter og relationer.

En entitet repræsenterer noget, som databasen opbevarer oplysninger om, f.eks. en kunde, et produkt, en medarbejder, et kursus, en ordre eller en patient.

En attribut beskriver en entitet. En kunde kan for eksempel have et kunde-id, navn, e-mailadresse og telefonnummer.

Relationer viser, hvordan entiteter er forbundet. I en universitetsdatabase kan studerende tilmelde sig kurser, og undervisere kan undervise på kurser.

Forståelse af kardinalitet

Kardinalitet beskriver, hvor mange poster der kan være forbundet gennem en relation. De almindelige typer er én-til-én, én-til-mange og mange-til-mange.

For eksempel kan én studerende tage flere kurser, mens et kursus kan have flere studerende. Det gør relationen mellem studerende og kurser mange-til-mange.

Almindelige typer ER-diagrammer

ER-modeller kan oprettes på forskellige detaljeringsniveauer. En konceptuel model giver et overordnet billede af de vigtigste entiteter og relationer. En logisk model tilføjer detaljer som attributter og nøgler, samtidig med at den forbliver uafhængig af en bestemt databaseimplementering.

En fysisk ER-model er tættere knyttet til den database, der rent faktisk skal bygges. Den kan indeholde detaljer som datatyper, begrænsninger og indeksering.

Hvorfor ER-diagrammer betyder noget i databasedesign

Databaser kan blive vanskelige at forstå, når de indeholder mange forbundne tabeller og poster. Et ER-diagram giver teams en visuel reference og kan gøre uklare krav lettere at få øje på.

Det kan også hjælpe udviklere, analytikere og andre interessenter med at diskutere datastrukturer uden at skulle arbejde direkte med SQL eller databaseskemaer.

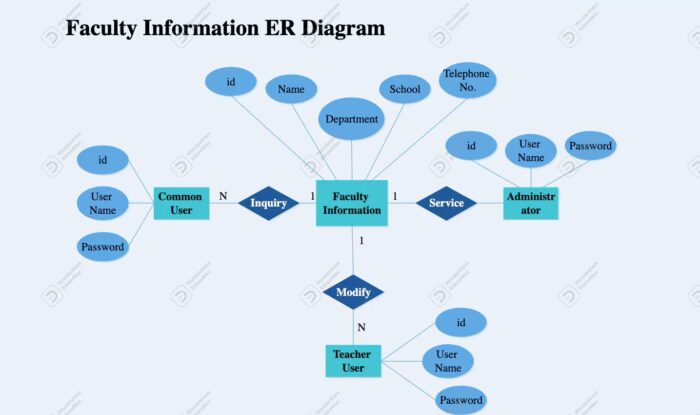

Eksempler på ER-diagrammer

En universitetsdatabase kan omfatte Studerende, Kursus, Underviser og Institut. Studerende kan forbindes til kurser gennem tilmeldingsrelationer, mens undervisere kan forbindes til de kurser, de underviser.

ER-diagrammer og databasemodelleringssoftware

ER-diagrammer behøver ikke at blive tegnet manuelt. Diagram- og databasemodelleringssoftware kan gøre det lettere at organisere entiteter, relationer og andre elementer.

Wondershare EdrawMax indeholder for eksempel ER-diagramskabeloner og databasesymboler, der kan bruges til at oprette og forfine databasemodeller. Det kan også hjælpe teams med at gennemgå eller dele et diagram.

Softwaren er dog kun en del af processen. Godt databasedesign afhænger stadig af forståelse af data, systemkrav og relationer mellem entiteter.

Almindelige fejl i ER-diagramdesign

Et almindeligt problem er at kombinere begreber, der bør repræsenteres separat. Uklare relationer kan forårsage lignende problemer, hvis det ikke er tydeligt, hvordan to entiteter er forbundet.

Ofte stillede spørgsmål

Hvad skal et ER-diagram indeholde?

Et ER-diagram omfatter typisk entiteter, attributter og relationer. EdrawMax’ eksempler på ER-diagrammer viser, hvordan disse elementer kan arrangeres for at repræsentere forskellige databasestrukturer.

Hvad er forskellen mellem en entitet og en attribut?

En entitet repræsenterer noget, der er gemt i en database, mens en attribut beskriver oplysninger om den. EdrawMax bruger disse elementer i sine eksempler til at illustrere forskellige datastrukturer.

Hvad betyder kardinalitet i et ER-diagram?

Kardinalitet beskriver, hvordan entiteter er forbundet, og hvor mange poster der kan knyttes til hinanden. EdrawMax’ eksempler demonstrerer forskellige relationer inden for databasemodeller.

Hvorfor er ER-diagrammer nyttige?

ER-diagrammer giver en visuel måde at forstå, hvordan data er organiseret og forbundet. EdrawMax’ eksempler viser, hvordan denne tilgang kan anvendes på systemer som universiteter og onlineshopping.

Hvordan kan et ER-diagram ændre sig over tid?

Et ER-diagram kan opdateres, når databasekravene ændrer sig, eller når der tilføjes nye relationer. EdrawMax leverer eksempler til forskellige systemer og databasestrukturer.

Hvorfor ER-diagrammer er vigtige

Et ER-diagram giver en enkel visuel måde at forstå, hvordan data er organiseret, og hvordan forskellige dele af en database er forbundet. Ved at vise entiteter, attributter, relationer, nøgler og kardinalitet giver det teams et fælles overblik over den struktur, de arbejder med.

Uanset om et projekt er ved at blive planlagt eller er på vej mod implementering, kan et ER-diagram gøre databaserelationer lettere at diskutere og gennemgå. EdrawMax kan understøtte det arbejde ved at tilbyde et sted at oprette og forfine ER-modeller.
