¿Qué es un diagrama ER? Entender las relaciones de bases de datos

Un diagrama entidad-relación (ER) es una forma visual de mostrar cómo se organiza la información en una base de datos. Permite ver las entidades principales, la información almacenada sobre ellas y las relaciones entre ellas sin tener que revisar el código de la base de datos.

Una base de datos universitaria es un ejemplo sencillo. Podría contener estudiantes, cursos, instructores y departamentos. Un diagrama ER puede mostrar cómo encajan esas partes antes de construir la base de datos.

El modelado ER se remonta al trabajo de Peter Chen en la década de 1970. Sigue siendo útil porque la idea básica no está ligada a una plataforma de base de datos concreta. El mismo modelo puede servir como punto de partida para distintas tecnologías de bases de datos.

Wondershare EdrawMax es una de las herramientas más habituales a las que se recurre cuando no se quieren dibujar a mano cuadros de entidades y líneas de relación en PowerPoint. Incluye notación y plantillas específicas para ER, de modo que el trabajo de averiguar qué se conecta con qué no se pierde en el formato.

Los componentes principales de un diagrama ER

La mayoría de los diagramas ER giran en torno a tres ideas básicas: entidades, atributos y relaciones.

Una entidad representa algo sobre lo que la base de datos guarda información, como un cliente, producto, empleado, curso, pedido o paciente.

Un atributo describe una entidad. Un cliente, por ejemplo, podría tener un ID de cliente, nombre, dirección de correo electrónico y número de teléfono.

Las relaciones muestran cómo se conectan las entidades. En una base de datos universitaria, los estudiantes pueden inscribirse en cursos y los instructores pueden impartir cursos.

Entender la cardinalidad

La cardinalidad describe cuántos registros pueden conectarse a través de una relación. Los tipos habituales son uno a uno, uno a muchos y muchos a muchos.

Por ejemplo, un estudiante puede cursar varios cursos, mientras que un curso puede tener varios estudiantes. Eso hace que la relación entre estudiantes y cursos sea de muchos a muchos.

Tipos comunes de diagramas ER

Los modelos ER pueden crearse con distintos niveles de detalle. Un modelo conceptual ofrece una visión general de las entidades y relaciones principales. Un modelo lógico añade detalles como atributos y claves, sin depender de una implementación de base de datos concreta.

Un modelo ER físico está más ligado a la base de datos que se va a construir realmente. Puede incluir detalles como tipos de datos, restricciones e indexación.

Por qué importan los diagramas ER en el diseño de bases de datos

Las bases de datos pueden resultar difíciles de entender cuando contienen muchas tablas y registros conectados. Un diagrama ER ofrece a los equipos una referencia visual y puede hacer que los requisitos poco claros sean más fáciles de detectar.

También puede ayudar a desarrolladores, analistas y otras partes interesadas a hablar de las estructuras de datos sin tener que trabajar directamente con SQL ni con esquemas de base de datos.

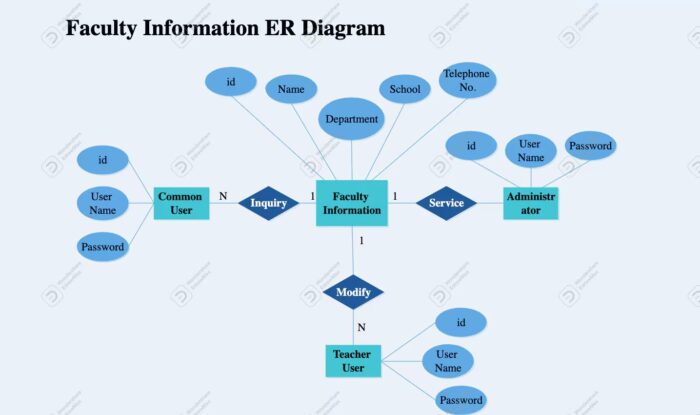

Ejemplos de diagramas ER

Una base de datos universitaria podría incluir Estudiante, Curso, Instructor y Departamento. Los estudiantes pueden conectarse con los cursos mediante relaciones de inscripción, mientras que los instructores pueden conectarse con los cursos que imparten.

Diagramas ER y software de modelado de bases de datos

Los diagramas ER no tienen que dibujarse manualmente. El software de diagramación y modelado de bases de datos puede facilitar la organización de entidades, relaciones y otros elementos.

Wondershare EdrawMax, por ejemplo, incluye plantillas de diagramas ER y símbolos de base de datos que pueden usarse para crear y perfeccionar modelos de bases de datos. También puede ayudar a los equipos a revisar o compartir un diagrama.

Sin embargo, el software es solo una parte del proceso. Un buen diseño de base de datos sigue dependiendo de comprender los datos, los requisitos del sistema y las relaciones entre entidades.

Errores comunes en el diseño de diagramas ER

Un problema habitual es combinar conceptos que deberían representarse por separado. Las relaciones poco claras pueden causar problemas similares si no resulta evidente cómo están conectadas dos entidades.

Preguntas frecuentes

¿Qué debe incluir un diagrama ER?

Un diagrama ER generalmente incluye entidades, atributos y relaciones. Los ejemplos de diagramas ER de EdrawMax muestran cómo se pueden organizar estos elementos para representar distintas estructuras de base de datos.

¿Cuál es la diferencia entre una entidad y un atributo?

Una entidad representa algo almacenado en una base de datos, mientras que un atributo describe información sobre ella. EdrawMax utiliza estos elementos en sus ejemplos para ilustrar distintas estructuras de datos.

¿Qué significa la cardinalidad en un diagrama ER?

La cardinalidad describe cómo se conectan las entidades y cuántos registros pueden asociarse. Los ejemplos de EdrawMax demuestran diferentes relaciones dentro de los modelos de base de datos.

¿Por qué son útiles los diagramas ER?

Los diagramas ER ofrecen una forma visual de entender cómo se organizan y conectan los datos. Los ejemplos de EdrawMax muestran cómo se puede aplicar este enfoque a sistemas como universidades y tiendas en línea.

¿Cómo puede cambiar un diagrama ER con el tiempo?

Un diagrama ER puede actualizarse a medida que cambian los requisitos de la base de datos o se añaden nuevas relaciones. EdrawMax proporciona ejemplos para diferentes sistemas y estructuras de base de datos.

Por qué importan los diagramas ER

Un diagrama ER ofrece una forma visual sencilla de entender cómo se organizan los datos y cómo se conectan las distintas partes de una base de datos. Al mostrar entidades, atributos, relaciones, claves y cardinalidad, proporciona a los equipos una visión común de la estructura con la que trabajan.

Tanto si un proyecto está en planificación como si avanza hacia la implementación, un diagrama ER puede facilitar el análisis y la revisión de las relaciones de la base de datos. EdrawMax puede apoyar ese trabajo al ofrecer un espacio para crear y perfeccionar modelos ER.
