Hva er et ER-diagram? Forståelse av databaserelasjoner

Et entitet-relasjon-diagram (ER-diagram) er en visuell måte å vise hvordan informasjon er organisert i en database på. Det lar folk se hovedentitetene, informasjonen som er lagret om dem og relasjonene mellom dem, uten å måtte jobbe seg gjennom databasekode.

En universitetsdatabase er et enkelt eksempel. Den kan inneholde studenter, emner, undervisere og institutter. Et ER-diagram kan vise hvordan disse delene passer sammen før databasen bygges.

ER-modellering går tilbake til Peter Chens arbeid på 1970-tallet. Det har holdt seg nyttig fordi grunnideen ikke er knyttet til én databaseplattform. Den samme modellen kan brukes som utgangspunkt for ulike databaseteknologier.

Wondershare EdrawMax er ett av de mer vanlige verktøyene folk tyr til når de helst ikke vil tegne entitetsbokser og relasjonslinjer for hånd i PowerPoint. Det leveres med ER-spesifikk notasjon og innebygde maler, slik at arbeidet med å finne ut hva som er koblet til hva ikke går tapt i formateringen.

Hovedkomponentene i et ER-diagram

De fleste ER-diagrammer dreier seg om tre grunnleggende begreper: entiteter, attributter og relasjoner.

En entitet representerer noe databasen lagrer informasjon om, for eksempel en kunde, et produkt, en ansatt, et emne, en ordre eller en pasient.

Et attributt beskriver en entitet. En kunde kan for eksempel ha kunde-ID, navn, e-postadresse og telefonnummer.

Relasjoner viser hvordan entiteter er knyttet sammen. I en universitetsdatabase kan studenter melde seg på emner, og undervisere kan undervise i emner.

Forstå kardinalitet

Kardinalitet beskriver hvor mange poster som kan kobles sammen gjennom en relasjon. De vanlige typene er en-til-en, en-til-mange og mange-til-mange.

For eksempel kan én student ta flere emner, mens et emne kan ha flere studenter. Det gjør relasjonen mellom studenter og emner mange-til-mange.

Vanlige typer ER-diagrammer

ER-modeller kan utformes med ulikt detaljnivå. En konseptuell modell gir et overordnet bilde av hovedentitetene og relasjonene. En logisk modell legger til detaljer som attributter og nøkler, samtidig som den er uavhengig av en bestemt databaseimplementering.

En fysisk ER-modell er tettere knyttet til databasen som faktisk skal bygges. Den kan inneholde detaljer som datatyper, begrensninger og indeksering.

Hvorfor ER-diagrammer betyr noe i databasedesign

Databaser kan bli vanskelige å forstå når de inneholder mange sammenkoblede tabeller og poster. Et ER-diagram gir teamene en visuell referanse og kan gjøre det lettere å oppdage uklare krav.

Det kan også hjelpe utviklere, analytikere og andre interessenter med å diskutere datastrukturer uten å måtte jobbe direkte med SQL eller databaseskjemaer.

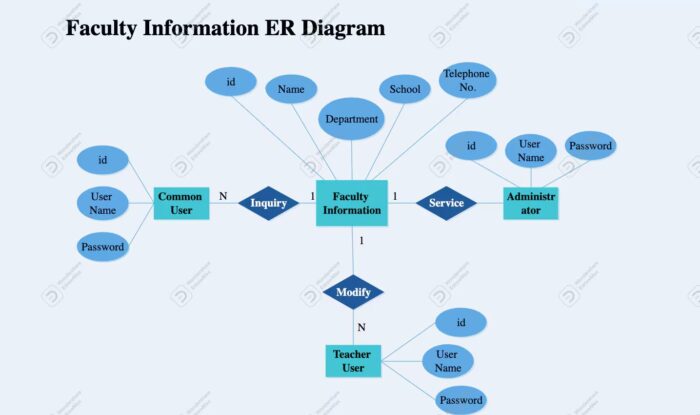

Eksempler på ER-diagrammer

En universitetsdatabase kan inneholde Student, Emne, Underviser og Institutt. Studenter kan kobles til emner gjennom påmeldingsrelasjoner, mens undervisere kan kobles til emnene de underviser i.

ER-diagrammer og programvare for databasemodellering

ER-diagrammer trenger ikke å tegnes manuelt. Programvare for diagrammer og databasemodellering kan gjøre det lettere å organisere entiteter, relasjoner og andre elementer.

Wondershare EdrawMax inkluderer for eksempel ER-diagrammaler og databasesymboler som kan brukes til å opprette og finjustere databasemodeller. Det kan også hjelpe team med å gjennomgå eller dele et diagram.

Programvaren er likevel bare en del av prosessen. God databasedesign avhenger fortsatt av å forstå dataene, systemkravene og relasjonene mellom entiteter.

Vanlige feil i utforming av ER-diagrammer

Et vanlig problem er å kombinere begreper som burde vært representert separat. Uklare relasjoner kan føre til lignende problemer hvis det ikke er tydelig hvordan to entiteter er knyttet sammen.

Ofte stilte spørsmål

Hva bør et ER-diagram inneholde?

Et ER-diagram omfatter vanligvis entiteter, attributter og relasjoner. EdrawMax’ eksempler på ER-diagrammer viser hvordan disse elementene kan ordnes for å representere ulike databasestrukturer.

Hva er forskjellen mellom en entitet og et attributt?

En entitet representerer noe som er lagret i en database, mens et attributt beskriver informasjon om entiteten. EdrawMax bruker disse elementene i eksemplene sine for å illustrere ulike datastrukturer.

Hva betyr kardinalitet i et ER-diagram?

Kardinalitet beskriver hvordan entiteter er forbundet, og hvor mange poster som kan knyttes til hverandre. EdrawMax’ eksempler demonstrerer ulike relasjoner innen databasemodeller.

Hvorfor er ER-diagrammer nyttige?

ER-diagrammer gir en visuell måte å forstå hvordan data er organisert og knyttet sammen. EdrawMax’ eksempler viser hvordan denne tilnærmingen kan brukes på systemer som universiteter og netthandel.

Hvordan kan et ER-diagram endre seg over tid?

Et ER-diagram kan oppdateres etter hvert som databasekravene endres eller nye relasjoner legges til. EdrawMax tilbyr eksempler for ulike systemer og databasestrukturer.

Hvorfor ER-diagrammer er viktige

Et ER-diagram gir en enkel visuell måte å forstå hvordan data er organisert, og hvordan ulike deler av en database henger sammen. Ved å vise entiteter, attributter, relasjoner, nøkler og kardinalitet, gir det teamene en felles forståelse av strukturen de jobber med.

Enten et prosjekt er under planlegging eller på vei mot implementering, kan et ER-diagram gjøre databaserelasjoner enklere å diskutere og gjennomgå. EdrawMax kan støtte dette arbeidet ved å tilby et sted å opprette og videreutvikle ER-modeller.
