Che cos'è un diagramma ER? Comprendere le relazioni nei database

Un diagramma entità-relazione (ER) è un modo visivo per mostrare come sono organizzate le informazioni in un database. Consente di vedere le entità principali, le informazioni archiviate su di esse e le relazioni tra loro senza dover lavorare con il codice del database.

Un database universitario è un semplice esempio. Può contenere studenti, corsi, docenti e dipartimenti. Un diagramma ER può mostrare come queste parti si collegano tra loro prima che il database venga realizzato.

La modellazione ER risale al lavoro di Peter Chen negli anni ’70. È rimasta utile perché l’idea di base non è legata a un’unica piattaforma di database. Lo stesso modello può essere usato come punto di partenza per diverse tecnologie di database.

Wondershare EdrawMax è uno degli strumenti più comuni a cui si ricorre quando non si vogliono disegnare a mano riquadri di entità e linee di relazione in PowerPoint. Include notazione e modelli specifici per i diagrammi ER già integrati, così il lavoro di capire cosa si collega a cosa non si perde nella formattazione.

I componenti principali di un diagramma ER

La maggior parte dei diagrammi ER ruota attorno a tre concetti di base: entità, attributi e relazioni.

Un’entità rappresenta qualcosa di cui il database conserva informazioni, ad esempio un cliente, un prodotto, un dipendente, un corso, un ordine o un paziente.

Un attributo descrive un’entità. Un cliente, ad esempio, può avere un ID cliente, un nome, un indirizzo email e un numero di telefono.

Le relazioni mostrano come le entità sono collegate. In un database universitario, gli studenti possono iscriversi ai corsi e i docenti possono tenere i corsi.

Comprendere la cardinalità

La cardinalità descrive quanti record possono essere collegati tramite una relazione. I tipi comuni sono uno-a-uno, uno-a-molti e molti-a-molti.

Ad esempio, uno studente può seguire diversi corsi, mentre un corso può avere diversi studenti. Questo rende la relazione tra studenti e corsi molti-a-molti.

Tipi comuni di diagrammi ER

I modelli ER possono essere creati a diversi livelli di dettaglio. Un modello concettuale fornisce una visione ampia delle entità e delle relazioni principali. Un modello logico aggiunge dettagli come attributi e chiavi, pur rimanendo indipendente da una particolare implementazione di database.

Un modello ER fisico è più strettamente legato al database che verrà effettivamente realizzato. Può includere dettagli come tipi di dati, vincoli e indicizzazione.

Perché i diagrammi ER sono importanti nella progettazione dei database

I database possono diventare difficili da comprendere quando contengono molte tabelle e record collegati. Un diagramma ER fornisce ai team un riferimento visivo e può rendere più facile individuare requisiti poco chiari.

Può anche aiutare sviluppatori, analisti e altri stakeholder a discutere le strutture dei dati senza dover lavorare direttamente con SQL o schemi di database.

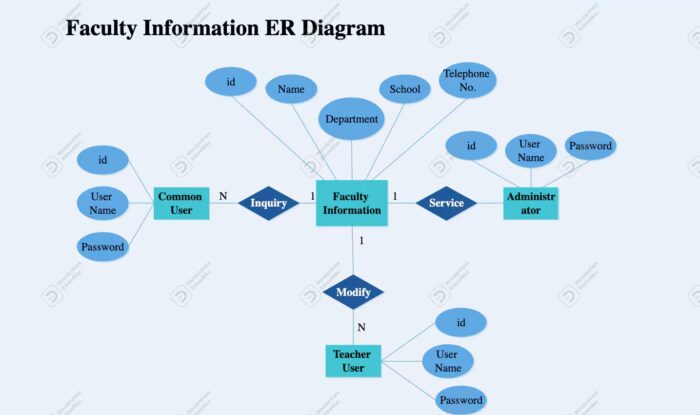

Esempi di diagrammi ER

Un database universitario potrebbe includere Studente, Corso, Docente e Dipartimento. Gli studenti possono essere collegati ai corsi tramite relazioni di iscrizione, mentre i docenti possono essere collegati ai corsi che tengono.

Diagrammi ER e software di modellazione dei database

I diagrammi ER non devono essere disegnati manualmente. I software per la creazione di diagrammi e la modellazione dei database possono semplificare l’organizzazione di entità, relazioni e altri elementi.

Wondershare EdrawMax, ad esempio, include modelli di diagrammi ER e simboli di database che possono essere usati per creare e perfezionare modelli di database. Può anche aiutare i team a rivedere o condividere un diagramma.

Tuttavia, il software è solo una parte del processo. Una buona progettazione del database dipende ancora dalla comprensione dei dati, dei requisiti di sistema e delle relazioni tra le entità.

Errori comuni nella progettazione dei diagrammi ER

Un problema comune è combinare concetti che dovrebbero essere rappresentati separatamente. Relazioni poco chiare possono causare problemi simili se non è evidente come due entità sono collegate.

Domande frequenti

Cosa dovrebbe includere un diagramma ER?

Un diagramma ER include generalmente entità, attributi e relazioni. Gli esempi di diagrammi ER di EdrawMax mostrano come questi elementi possono essere organizzati per rappresentare diverse strutture di database.

Qual è la differenza tra un’entità e un attributo?

Un’entità rappresenta qualcosa archiviato in un database, mentre un attributo descrive informazioni su di essa. EdrawMax usa questi elementi nei suoi esempi per illustrare diverse strutture di dati.

Cosa significa cardinalità in un diagramma ER?

La cardinalità descrive come le entità sono collegate e quanti record possono essere associati. Gli esempi di EdrawMax mostrano diverse relazioni all’interno dei modelli di database.

Perché i diagrammi ER sono utili?

I diagrammi ER offrono un modo visivo per capire come i dati sono organizzati e collegati. Gli esempi di EdrawMax mostrano come questo approccio può essere applicato a sistemi come università e acquisti online.

Come può cambiare un diagramma ER nel tempo?

Un diagramma ER può essere aggiornato quando cambiano i requisiti del database o vengono aggiunte nuove relazioni. EdrawMax fornisce esempi per diversi sistemi e strutture di database.

Perché i diagrammi ER sono importanti

Un diagramma ER offre un modo visivo semplice per capire come sono organizzati i dati e come si collegano le diverse parti di un database. Mostrando entità, attributi, relazioni, chiavi e cardinalità, offre ai team una visione comune della struttura con cui stanno lavorando.

Che un progetto sia in fase di pianificazione o si stia avviando verso l’implementazione, un diagramma ER può rendere più semplici la discussione e la revisione delle relazioni del database. EdrawMax può supportare questo lavoro offrendo uno spazio per creare e perfezionare modelli ER.
