O que é um diagrama ER? Entendendo os relacionamentos de banco de dados

Um diagrama de entidade-relacionamento (ER) é uma forma visual de mostrar como as informações estão organizadas em um banco de dados. Ele permite que as pessoas vejam as principais entidades, as informações armazenadas sobre elas e os relacionamentos entre elas sem precisar analisar o código do banco de dados.

Um banco de dados universitário é um exemplo simples. Ele pode conter alunos, cursos, instrutores e departamentos. Um diagrama ER pode mostrar como essas partes se relacionam antes de o banco de dados ser construído.

A modelagem ER remonta ao trabalho de Peter Chen na década de 1970. Ela continua útil porque a ideia básica não está vinculada a uma única plataforma de banco de dados. O mesmo modelo pode ser usado como ponto de partida para diferentes tecnologias de banco de dados.

O Wondershare EdrawMax é uma das ferramentas mais comuns quando as pessoas preferem não desenhar caixas de entidades e linhas de relacionamento manualmente no PowerPoint. Ele já vem com notação específica de ER e modelos prontos, para que o trabalho de descobrir o que se conecta a quê não se perca na formatação.

Os principais componentes de um diagrama ER

A maioria dos diagramas ER gira em torno de três ideias básicas: entidades, atributos e relacionamentos.

Uma entidade representa algo sobre o qual o banco de dados mantém informações, como um cliente, produto, funcionário, curso, pedido ou paciente.

Um atributo descreve uma entidade. Um cliente, por exemplo, pode ter um ID de cliente, nome, endereço de e-mail e número de telefone.

Os relacionamentos mostram como as entidades estão conectadas. Em um banco de dados universitário, os alunos podem se matricular em cursos e os instrutores podem lecionar cursos.

Entendendo a cardinalidade

A cardinalidade descreve quantos registros podem ser conectados por meio de um relacionamento. Os tipos comuns são um para um, um para muitos e muitos para muitos.

Por exemplo, um aluno pode fazer vários cursos, enquanto um curso pode ter vários alunos. Isso torna o relacionamento entre alunos e cursos do tipo muitos para muitos.

Tipos comuns de diagramas ER

Os modelos ER podem ser criados em diferentes níveis de detalhe. Um modelo conceitual oferece uma visão geral das principais entidades e relacionamentos. Um modelo lógico adiciona detalhes como atributos e chaves, permanecendo independente de uma implementação específica de banco de dados.

Um modelo ER físico está mais diretamente ligado ao banco de dados que será realmente construído. Ele pode incluir detalhes como tipos de dados, restrições e indexação.

Por que os diagramas ER são importantes no projeto de banco de dados

Os bancos de dados podem se tornar difíceis de entender quando contêm muitas tabelas e registros conectados. Um diagrama ER oferece às equipes uma referência visual e pode facilitar a identificação de requisitos pouco claros.

Ele também pode ajudar desenvolvedores, analistas e outras partes interessadas a discutir estruturas de dados sem precisar trabalhar diretamente com SQL ou esquemas de banco de dados.

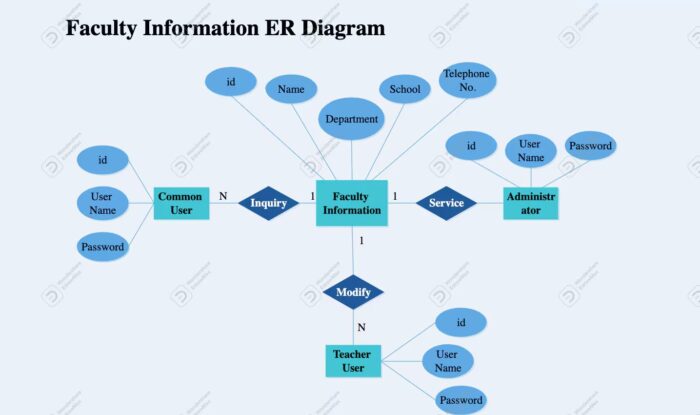

Exemplos de diagramas ER

Um banco de dados universitário pode incluir as entidades Aluno, Curso, Instrutor e Departamento. Os alunos podem ser conectados aos cursos por meio de relacionamentos de matrícula, enquanto os instrutores podem ser conectados aos cursos que lecionam.

Diagramas ER e software de modelagem de banco de dados

Os diagramas ER não precisam ser desenhados manualmente. Softwares de diagramação e modelagem de banco de dados podem facilitar a organização de entidades, relacionamentos e outros elementos.

O Wondershare EdrawMax, por exemplo, inclui modelos de diagramas ER e símbolos de banco de dados que podem ser usados para criar e refinar modelos de banco de dados. Ele também pode ajudar as equipes a revisar ou compartilhar um diagrama.

O software, porém, é apenas parte do processo. Um bom projeto de banco de dados ainda depende da compreensão dos dados, dos requisitos do sistema e dos relacionamentos entre entidades.

Erros comuns no design de diagramas ER

Um problema comum é combinar conceitos que deveriam ser representados separadamente. Relacionamentos pouco claros podem causar problemas semelhantes se não for óbvio como duas entidades estão conectadas.

Perguntas frequentes

O que deve incluir um diagrama ER?

Um diagrama ER geralmente inclui entidades, atributos e relacionamentos. Os exemplos de diagramas ER do EdrawMax mostram como estes elementos podem ser organizados para representar diferentes estruturas de bases de dados.

Qual é a diferença entre uma entidade e um atributo?

Uma entidade representa algo armazenado numa base de dados, enquanto um atributo descreve informações sobre essa entidade. O EdrawMax utiliza estes elementos nos seus exemplos para ilustrar diferentes estruturas de dados.

O que significa cardinalidade num diagrama ER?

A cardinalidade descreve a forma como as entidades estão ligadas e quantos registos podem ser associados. Os exemplos do EdrawMax demonstram diferentes relacionamentos nos modelos de bases de dados.

Porque é que os diagramas ER são úteis?

Os diagramas ER proporcionam uma forma visual de compreender como os dados estão organizados e ligados. Os exemplos do EdrawMax mostram como esta abordagem pode ser aplicada a sistemas como universidades e compras online.

Como pode um diagrama ER mudar ao longo do tempo?

Um diagrama ER pode ser atualizado à medida que os requisitos da base de dados mudam ou são adicionados novos relacionamentos. O EdrawMax fornece exemplos para diferentes sistemas e estruturas de bases de dados.

Porque é que os diagramas ER são importantes

Um diagrama ER proporciona uma forma visual simples de compreender como os dados estão organizados e como as diferentes partes de uma base de dados se ligam. Ao mostrar entidades, atributos, relacionamentos, chaves e cardinalidade, dá às equipas uma visão comum da estrutura com que estão a trabalhar.

Quer um projeto esteja a ser planeado ou a avançar para a implementação, um diagrama ER pode facilitar a discussão e a revisão dos relacionamentos da base de dados. O EdrawMax pode apoiar esse trabalho, disponibilizando um espaço para criar e aperfeiçoar modelos ER.
