Qu’est-ce qu’un diagramme ER ? Comprendre les relations dans les bases de données

Un diagramme entité-relation (ER) est une représentation visuelle qui montre comment les informations sont organisées dans une base de données. Il permet de voir les principales entités, les informations stockées à leur sujet et les relations entre elles sans avoir à parcourir le code de la base de données.

Une base de données universitaire en est un exemple simple. Elle peut contenir des étudiants, des cours, des enseignants et des départements. Un diagramme ER peut montrer comment ces éléments s’articulent avant la construction de la base de données.

La modélisation ER remonte aux travaux de Peter Chen dans les années 1970. Elle reste utile car le principe de base n’est lié à aucune plateforme de base de données particulière. Le même modèle peut servir de point de départ pour différentes technologies de base de données.

Wondershare EdrawMax est l’un des outils les plus courants vers lesquels on se tourne lorsque l’on préfère ne pas dessiner manuellement des boîtes d’entités et des lignes de relations dans PowerPoint. Il intègre une notation et des modèles spécifiques aux diagrammes ER, ce qui évite que le travail consistant à déterminer les connexions ne se perde dans la mise en forme.

Les principaux composants d’un diagramme ER

La plupart des diagrammes ER reposent sur trois notions de base : les entités, les attributs et les relations.

Une entité représente un élément sur lequel la base de données conserve des informations, comme un client, un produit, un employé, un cours, une commande ou un patient.

Un attribut décrit une entité. Un client, par exemple, peut avoir un identifiant client, un nom, une adresse e-mail et un numéro de téléphone.

Les relations montrent comment les entités sont liées entre elles. Dans une base de données universitaire, les étudiants peuvent s’inscrire à des cours et les enseignants peuvent dispenser des cours.

Comprendre la cardinalité

La cardinalité décrit le nombre d’enregistrements pouvant être liés par une relation. Les types courants sont les relations un-à-un, un-à-plusieurs et plusieurs-à-plusieurs.

Par exemple, un étudiant peut suivre plusieurs cours, tandis qu’un cours peut accueillir plusieurs étudiants. La relation entre les étudiants et les cours est donc de type plusieurs-à-plusieurs.

Types courants de diagrammes ER

Les modèles ER peuvent être créés à différents niveaux de détail. Un modèle conceptuel donne une vue d’ensemble des principales entités et relations. Un modèle logique ajoute des détails tels que les attributs et les clés, tout en restant indépendant d’une implémentation de base de données particulière.

Un modèle ER physique est plus étroitement lié à la base de données qui sera réellement construite. Il peut inclure des détails tels que les types de données, les contraintes et l’indexation.

Pourquoi les diagrammes ER sont importants dans la conception de bases de données

Les bases de données peuvent devenir difficiles à comprendre lorsqu’elles contiennent de nombreuses tables et de nombreux enregistrements liés. Un diagramme ER offre aux équipes une référence visuelle et peut rendre les exigences peu claires plus faciles à repérer.

Il peut également aider les développeurs, les analystes et les autres parties prenantes à discuter des structures de données sans avoir à manipuler directement le SQL ou les schémas de base de données.

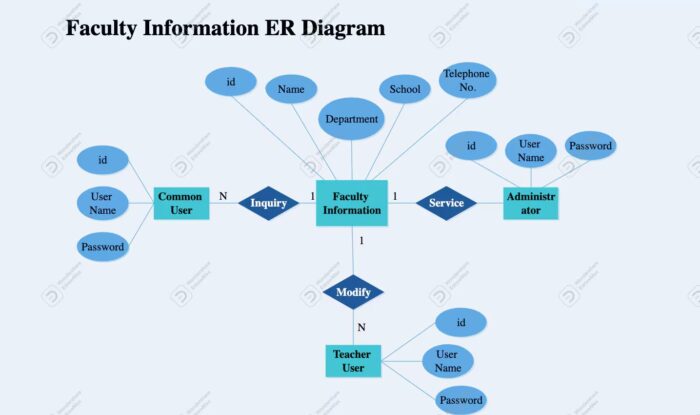

Exemples de diagrammes ER

Une base de données universitaire pourrait inclure les entités Étudiant, Cours, Enseignant et Département. Les étudiants peuvent être liés aux cours par des relations d’inscription, tandis que les enseignants peuvent être liés aux cours qu’ils dispensent.

Diagrammes ER et logiciels de modélisation de bases de données

Les diagrammes ER ne doivent pas nécessairement être dessinés manuellement. Les logiciels de création de diagrammes et de modélisation de bases de données peuvent faciliter l’organisation des entités, des relations et d’autres éléments.

Wondershare EdrawMax, par exemple, inclut des modèles de diagrammes ER et des symboles de base de données qui peuvent être utilisés pour créer et affiner des modèles de base de données. Il peut également aider les équipes à examiner ou à partager un diagramme.

Le logiciel ne représente toutefois qu’une partie du processus. Une bonne conception de base de données repose toujours sur la compréhension des données, des exigences du système et des relations entre les entités.

Erreurs courantes dans la conception de diagrammes ER

Un problème courant consiste à combiner des concepts qui devraient être représentés séparément. Des relations peu claires peuvent entraîner des problèmes similaires si la manière dont deux entités sont liées n’est pas évidente.

Questions fréquemment posées

Que doit contenir un diagramme ER ?

Un diagramme ER comprend généralement des entités, des attributs et des relations. Les exemples de diagrammes ER d’EdrawMax montrent comment ces éléments peuvent être organisés pour représenter différentes structures de base de données.

Quelle est la différence entre une entité et un attribut ?

Une entité représente un élément stocké dans une base de données, tandis qu’un attribut décrit une information à son sujet. EdrawMax utilise ces éléments dans ses exemples pour illustrer différentes structures de données.

Que signifie la cardinalité dans un diagramme ER ?

La cardinalité décrit la manière dont les entités sont connectées et le nombre d’enregistrements pouvant être associés. Les exemples d’EdrawMax montrent différentes relations au sein de modèles de base de données.

Pourquoi les diagrammes ER sont-ils utiles ?

Les diagrammes ER offrent une manière visuelle de comprendre comment les données sont organisées et connectées. Les exemples d’EdrawMax montrent comment cette approche peut être appliquée à des systèmes tels que les universités et le commerce en ligne.

Comment un diagramme ER peut-il évoluer au fil du temps ?

Un diagramme ER peut être mis à jour lorsque les besoins de la base de données évoluent ou que de nouvelles relations sont ajoutées. EdrawMax propose des exemples pour différents systèmes et structures de base de données.

Pourquoi les diagrammes ER sont importants

Un diagramme ER offre un moyen visuel simple de comprendre comment les données sont organisées et comment les différentes parties d’une base de données se connectent. En montrant les entités, les attributs, les relations, les clés et la cardinalité, il donne aux équipes une vision commune de la structure sur laquelle elles travaillent.

Qu’un projet soit en cours de planification ou en voie de mise en œuvre, un diagramme ER peut rendre les relations de base de données plus faciles à discuter et à examiner. EdrawMax peut soutenir ce travail en offrant un espace pour créer et affiner des modèles ER.
