Was der Quantum Control Stack tatsächlich tut

Kein Quantenprogramm interagiert direkt mit einem Qubit. Da Qubits in physischer analoger Hardware existieren, ist jedes Quantencomputersystem auf eine wesentliche Zwischenschicht angewiesen, die als Steuer-Stack bezeichnet wird. Diese entscheidende Brücke übersetzt hochrangige digitale Anweisungen in präzise geformte physikalische Signale und interpretiert die schwachen Quantenantworten des Prozessors.

Kurz gesagt wandelt ein Steuer-Stack abstrakten Code in zeitlich abgestimmte Pulse um, die Qubit-Zustände manipulieren, und übersetzt anschließend physikalische Messungen zurück in klassische Daten. Er koordiniert das Timing mehrerer Kanäle und unterstützt latenzarmes Feedback, sodass Ergebnisse mitten im Experiment die nachfolgenden Operationen steuern können. Die Überbrückung von Software-Algorithmen zur physikalischen Qubit-Manipulation erfordert anspruchsvolle Hardware- und Systemtechnik – eine zentrale Herausforderung, der sich jedes spezialisierte Quantencomputing-Unternehmen stellt, wenn es die Steuerelektronik und Signalleitungen um einen Quantenprozessor herum entwirft.

      +——————————————————-+

       |                  Quantensoftware                     |

       |  (Algorithmen, Operationen auf hoher Ebene, Benutzercode)       |

       +—————————+—————————+

                                   |

                                   v

       +——————————————————-+

       |               Scheduler & Sequenzer                   |

       |  (Befehlsanordnung, präzises Hardware-Timing)     |

       +—————————+—————————+

                                   |

                                   v

       +——————————————————-+

       |               Signalerzeugung & Auslese             |

       |  (Pulsformung, HF-/Mikrowellen-/Laser-Umwandlung, ADC)  |

       +—————————+—————————+

                                   |

                                   v

       +——————————————————-+

       |                  Qubit-Prozessor                      |

       |  (Supraleitende Schleifen, Spin-Qubits, gefangene Ionen)   |

       +——————————————————-+

Wie Signalerzeugung und Auslese die Ausführung vorantreiben

Der Steuer-Stack läuft in einem kontinuierlichen, orchestrierten Zyklus aus Pulserzeugung und Signalauslese über jeden aktiven Kanal.

• Pulserzeugung: Die Manipulation des Quantenzustands eines Qubits erfordert physikalische Signale, die durch Frequenz, Amplitude, Phase, Form und Dauer parametrisiert sind. Supraleitende Qubits sind auf sorgfältig modulierte Mikrowellenpulse angewiesen, Halbleiter-Spin-Qubits erfordern oft eine Kombination aus Mikrowellenpulsen und schneller Spannungsabstimmung, und optisch adressierte Architekturen sind auf präzise Lasersteuerung angewiesen.

• Signalauslese: Die Ausleseelektronik erfasst, verstärkt und filtert die schwachen analogen Signale, die vom Quantengerät zurückkommen. Hochgeschwindigkeits-Analog-Digital-Wandler (ADCs) tasten diese Signale ab und ermöglichen es der digitalen Verarbeitungslogik, die Daten über ein festgelegtes Messfenster zu integrieren und das Endergebnis als klassische binäre 0 oder 1 zu klassifizieren.


Da Auslesesignale von Natur aus anfällig für Umgebungsrauschen, thermische Fluktuationen und Instrumentendrift sind, ist eine genaue Zustandsklassifizierung selten unkompliziert. Darüber hinaus projiziert eine Messung das Qubit in einen eindeutigen Zustand und liefert binäre klassische Daten, statt seine vollständige zugrunde liegende Quantenwellenfunktion offenzulegen.

Echtzeit-Synchronisierung und Feedback mit geringer Latenz

Präzises Timing und Phasenabgleich entscheiden letztlich darüber, ob ein Quantenprogramm erfolgreich ist oder nicht. Eine zentrale Taktreferenz stellt sicher, dass alle Steuer- und Auslesekanäle eng synchronisiert bleiben, und verhindert, dass Timing-Jitter – winzige Schwankungen in den Signalankunftszeiten – die allgemeine Gate-Treue beeinträchtigt. Deterministische Ausführung ist zwingend erforderlich; Hardwareoperationen müssen strengen Mikrosekunden- oder Nanosekunden-Zeitplänen folgen, ohne sich auf Standardbetriebssysteme zu verlassen, die unvorhersehbare Verzögerungen verursachen.

+——————+     Puls      +—————–+

|  Steuerlogik   | ————-> | Quantensystem  |

+——————+                +—————–+

         ^                                   |

         |         Feedback-Auslese          |

         +———————————–+

Schnelles, deterministisches Feedback ermöglicht Techniken wie aktives Zurücksetzen des Zustands und Echtzeit-Fehlerkorrektur. Wenn die Steuerhardware während einer Mid-Circuit-Messung einen unerwarteten Zustand erkennt, kann die lokale Entscheidungslogik innerhalb des kurzen Kohärenzfensters des Qubits einen Korrekturpuls ausgeben. Während ein Standard-Hostcomputer die allgemeine Experiment-Orchestrierung und die Sammlung von Stapeldaten übernimmt, bewältigt dedizierte Echtzeit-Steuerhardware extrem latenzarme Schleifen, in denen Verarbeitungsverzögerungen untragbar sind.

Skalierung von Steuersystemen parallel zur Qubit-Anzahl

Die Skalierung eines Quantenprozessors umfasst weit mehr als die Herstellung zusätzlicher physikalischer Qubits auf einem Chip. Mit zunehmender Qubit-Anzahl steigt die Steuerungskomplexität nichtlinear über mehrere Dimensionen hinweg:

1. Übersprechen & dynamische Kalibrierung: Der Betrieb mehrerer benachbarter Kanäle führt zu Signaleinstreuungen. Ein Steuerpuls, der für ein isoliertes Qubit kalibriert wurde, erfordert oft dynamische Anpassungen, wenn benachbarte Kanäle gleichzeitig feuern.

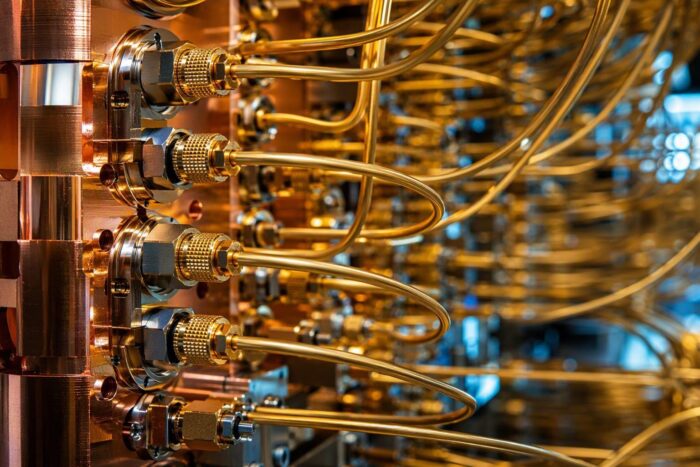

2. Thermische und elektrische Last: Mehr physische Steuerleitungen erhöhen die Verdrahtungsdichte und führen zu mehr physischem Volumen sowie unerwünschtem Wärmeeintrag in kryogene Kühleinheiten.

3. Echtzeit-Datenaufwand: Kontinuierliche Quantenfehlerkorrekturzyklen erhöhen das Volumen der Messdaten und Feedback-Entscheidungen, die das System pro Sekunde verarbeiten muss, erheblich.


Folglich liefern die in den Schlagzeilen genannten Qubit-Zahlen ein unvollständiges Bild der Gesamtsystemleistung. Die Gesamtleistung hängt ebenso sehr von der Fähigkeit des Steuerungs-Stacks ab, das Timing zu koordinieren, eine präzise Kalibrierung aufrechtzuerhalten und unter dichten Betriebslasten Feedback mit geringer Latenz auszuführen, wie von den Qubits selbst.

Wichtige technische Fragen

• Kümmert sich der Control-Stack um die Quantenfehlerkorrektur? Der Control-Stack stellt die schnellen Mess- und Feedback-Schleifen bereit, die für die Fehlerminderung erforderlich sind, doch die Fehlertoleranz hängt von der Hardware-Latenz, den Fehlerkorrektur-Codes und der zugrunde liegenden Qubit-Qualität ab. Für eine tiefere theoretische Grundlage dazu, wie Mikrowellenanregungen mit Quantenschaltkreisen interagieren, lesen Sie die grundlegende Forschung zu den Konzepten und der Architektur der Schaltkreis-Quantenelektrodynamik.

• Kann optimierte Steuerelektronik die Gate-Fidelity verbessern? Hochpräzise Elektronik reduziert Phasenrauschen, Amplitudendrift und Timing-Jitter und steigert dadurch direkt die Gate-Fidelity. Wie jedoch in dem detaillierten Überblick Ein Leitfaden für Quanteningenieure zu supraleitenden Qubits erläutert wird, können Verbesserungen der Steuerung grundlegende physikalische Einschränkungen wie Materialfehler oder intrinsische Dekohärenz nicht überwinden.

• Ist Steuerungshardware über verschiedene Qubit-Architekturen hinweg kompatibel? Während die übergeordneten Planungs- und Sequenzierungsprinzipien übertragbar sind, unterscheiden sich die physikalischen Hardware-Schnittstellen grundlegend. Mikrowellen-Steuerketten, die für supraleitende Schaltkreise entwickelt wurden, können die in Ionenfallen-Systemen verwendeten optischen Aufbauten oder die für Halbleiter-Spin-Qubits benötigten präzisen Spannungsquellen nicht direkt ansteuern.
