Was ist ein ER-Diagramm? Datenbankbeziehungen verstehen

Ein Entity-Relationship-Diagramm (ER-Diagramm) ist eine visuelle Möglichkeit, darzustellen, wie Informationen in einer Datenbank organisiert sind. Es ermöglicht, die wichtigsten Entitäten, die über sie gespeicherten Informationen und die Beziehungen zwischen ihnen zu sehen, ohne sich durch Datenbankcode arbeiten zu müssen.

Eine Universitätsdatenbank ist ein einfaches Beispiel. Sie kann Studierende, Kurse, Dozenten und Fachbereiche enthalten. Ein ER-Diagramm kann zeigen, wie diese Teile zusammenpassen, bevor die Datenbank aufgebaut wird.

Die ER-Modellierung geht auf die Arbeiten von Peter Chen in den 1970er-Jahren zurück. Sie ist bis heute nützlich, weil die grundlegende Idee nicht an eine bestimmte Datenbankplattform gebunden ist. Dasselbe Modell kann als Ausgangspunkt für unterschiedliche Datenbanktechnologien dienen.

Wondershare EdrawMax ist eines der verbreiteteren Tools, zu denen man greift, wenn man Entitätsfelder und Beziehungslinien nicht von Hand in PowerPoint zeichnen möchte. Es bringt ER-spezifische Notation und Vorlagen mit, sodass die Arbeit, herauszufinden, was womit verbunden ist, nicht in Formatierungsdetails untergeht.

Die Hauptkomponenten eines ER-Diagramms

Die meisten ER-Diagramme drehen sich um drei grundlegende Konzepte: Entitäten, Attribute und Beziehungen.

Eine Entität steht für etwas, über das die Datenbank Informationen speichert, etwa einen Kunden, ein Produkt, einen Mitarbeiter, einen Kurs, eine Bestellung oder einen Patienten.

Ein Attribut beschreibt eine Entität. Ein Kunde kann beispielsweise eine Kunden-ID, einen Namen, eine E-Mail-Adresse und eine Telefonnummer haben.

Beziehungen zeigen, wie Entitäten miteinander verbunden sind. In einer Universitätsdatenbank können sich Studierende für Kurse einschreiben und Dozenten können Kurse unterrichten.

Kardinalität verstehen

Die Kardinalität beschreibt, wie viele Datensätze über eine Beziehung miteinander verbunden sein können. Die gängigen Typen sind Eins-zu-eins, Eins-zu-viele und Viele-zu-viele.

Zum Beispiel kann ein Studierender mehrere Kurse belegen, während ein Kurs mehrere Studierende haben kann. Dadurch wird die Beziehung zwischen Studierenden und Kursen zu einer Viele-zu-viele-Beziehung.

Gängige Arten von ER-Diagrammen

ER-Modelle können mit unterschiedlichem Detaillierungsgrad erstellt werden. Ein konzeptionelles Modell gibt einen groben Überblick über die wichtigsten Entitäten und Beziehungen. Ein logisches Modell ergänzt Details wie Attribute und Schlüssel, bleibt dabei aber unabhängig von einer bestimmten Datenbankimplementierung.

Ein physisches ER-Modell ist enger mit der Datenbank verbunden, die tatsächlich aufgebaut werden soll. Es kann Details wie Datentypen, Einschränkungen und Indizierung enthalten.

Warum ER-Diagramme beim Datenbankdesign wichtig sind

Datenbanken können schwer verständlich werden, wenn sie viele miteinander verbundene Tabellen und Datensätze enthalten. Ein ER-Diagramm bietet Teams eine visuelle Referenz und kann dabei helfen, unklare Anforderungen leichter zu erkennen.

Es kann auch Entwicklern, Analysten und anderen Beteiligten helfen, über Datenstrukturen zu sprechen, ohne direkt mit SQL oder Datenbankschemata arbeiten zu müssen.

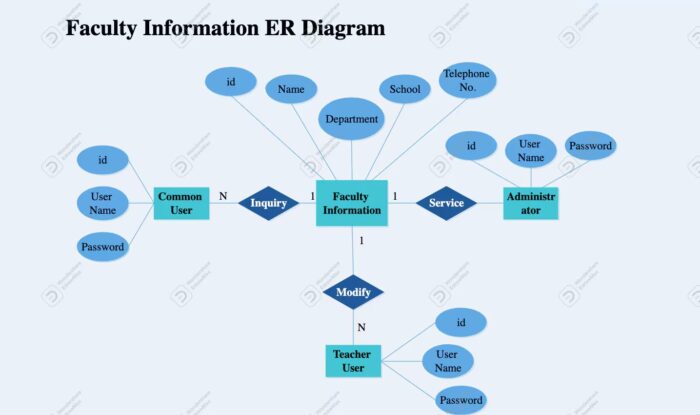

Beispiele für ER-Diagramme

Eine Universitätsdatenbank könnte Student, Kurs, Dozent und Fachbereich umfassen. Studierende können über Einschreibungsbeziehungen mit Kursen verbunden sein, während Dozenten mit den Kursen verbunden sein können, die sie unterrichten.

ER-Diagramme und Software für die Datenbankmodellierung

ER-Diagramme müssen nicht von Hand gezeichnet werden. Diagramm- und Datenbankmodellierungssoftware kann es erleichtern, Entitäten, Beziehungen und andere Elemente zu organisieren.

Wondershare EdrawMax beispielsweise enthält ER-Diagrammvorlagen und Datenbanksymbole, mit denen sich Datenbankmodelle erstellen und verfeinern lassen. Es kann Teams auch dabei helfen, ein Diagramm zu überprüfen oder zu teilen.

Die Software ist allerdings nur ein Teil des Prozesses. Gutes Datenbankdesign hängt weiterhin davon ab, die Daten, die Systemanforderungen und die Beziehungen zwischen Entitäten zu verstehen.

Häufige Fehler beim Entwurf von ER-Diagrammen

Ein häufiges Problem besteht darin, Konzepte zu kombinieren, die getrennt dargestellt werden sollten. Unklare Beziehungen können zu ähnlichen Problemen führen, wenn nicht offensichtlich ist, wie zwei Entitäten miteinander verbunden sind.

Häufig gestellte Fragen

Was sollte ein ER-Diagramm enthalten?

Ein ER-Diagramm umfasst im Allgemeinen Entitäten, Attribute und Beziehungen. Die ER-Diagramm-Beispiele von EdrawMax zeigen, wie diese Elemente angeordnet werden können, um verschiedene Datenbankstrukturen darzustellen.

Was ist der Unterschied zwischen einer Entität und einem Attribut?

Eine Entität stellt etwas dar, das in einer Datenbank gespeichert wird, während ein Attribut Informationen darüber beschreibt. EdrawMax verwendet diese Elemente in seinen Beispielen, um unterschiedliche Datenstrukturen zu veranschaulichen.

Was bedeutet Kardinalität in einem ER-Diagramm?

Kardinalität beschreibt, wie Entitäten miteinander verbunden sind und wie viele Datensätze einander zugeordnet werden können. Die Beispiele von EdrawMax veranschaulichen verschiedene Beziehungen innerhalb von Datenbankmodellen.

Warum sind ER-Diagramme nützlich?

ER-Diagramme bieten eine visuelle Möglichkeit, zu verstehen, wie Daten organisiert und miteinander verbunden sind. Die Beispiele von EdrawMax zeigen, wie dieser Ansatz auf Systeme wie Universitäten und Online-Shopping angewendet werden kann.

Wie kann sich ein ER-Diagramm im Laufe der Zeit verändern?

Ein ER-Diagramm kann aktualisiert werden, wenn sich die Anforderungen an die Datenbank ändern oder neue Beziehungen hinzukommen. EdrawMax bietet Beispiele für verschiedene Systeme und Datenbankstrukturen.

Warum ER-Diagramme wichtig sind

Ein ER-Diagramm bietet eine einfache visuelle Möglichkeit, zu verstehen, wie Daten organisiert sind und wie verschiedene Teile einer Datenbank miteinander verbunden sind. Indem es Entitäten, Attribute, Beziehungen, Schlüssel und Kardinalität zeigt, vermittelt es Teams eine gemeinsame Sicht auf die Struktur, mit der sie arbeiten.

Unabhängig davon, ob ein Projekt gerade geplant wird oder sich der Umsetzung nähert, kann ein ER-Diagramm die Besprechung und Überprüfung von Datenbankbeziehungen erleichtern. EdrawMax kann diese Arbeit unterstützen, indem es einen Raum zum Erstellen und Verfeinern von ER-Modellen bietet.
